先錨式中空錨桿被廣泛應用于北歐國家的隧道工程，此類錨桿的先錨端有兩種錨固方式，其一為機械錨固型，一般采用鋼制機械錨固件，即漲殼錨頭。其二為黏結錨固型，一般采用樹脂卷或水泥卷錨固劑。先錨式中空錨桿為分先、后兩次工序完成全長黏結錨固的中空錨桿結構形式，其施工方式為先對中空錨杄前端進行部分錨固，然后完成墊板、螺母等附件的安裝，最后對未錨固部分錨孔進行充填注漿。

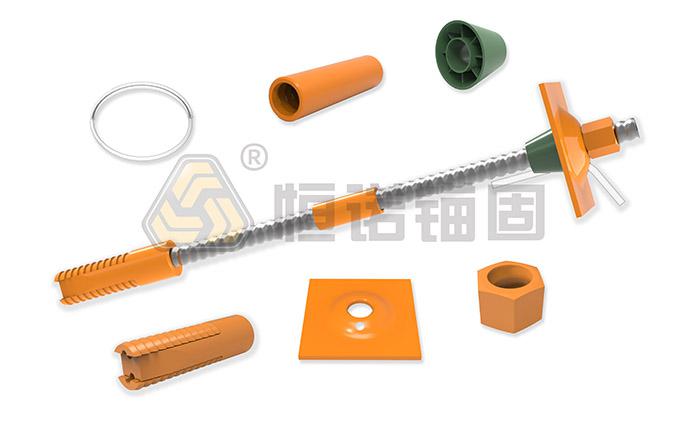

先錨式中空錨桿（黏結錨固）由中空錨桿體、螺母、墊板、連接套（選用）組成，型號包含R25、R32、R38三種。

先錨式中空錨桿（機械錨固）由中空錨桿體、螺母、墊板、連接套（選用）、漲殼錨頭組成，型號包含R25、R32、R38三種。

我司先錨式中空錨桿符合TB/T 3356-2021《鐵路隧道錨桿》、Q/CR 9248-2020《鐵路隧道錨桿支護技術規范》。

先錨式中空錨桿（機械錨固）結構圖

先錨式中空錨桿（黏結錨固）結構圖

>產品參數

>先錨式中空錨桿（黏結錨固）<

中空錨桿體

圖例	型號	抗拉力( kN )	屈服力( kN )	最大力總延伸率( % )	備注
	HCR25	180	130	5	符合TB/T 3356-2021《鐵路隧道錨桿》
	HCR32	290	230
	HCR38	440	330

螺母

圖例	型號	螺紋	承載力（kN )	備注
	HSR25	R25	≥180	和適配桿體等強
	HSR32	R32	≥290
	HSR38	R38	≥440

墊板

圖例	類別	型號	邊長( mm )	厚度( mm )	承載力（kN )	備注
	拱形墊板	HER25	150	6	≥180	和適配桿體等強
		HER32	150	8	≥290
		HER38	180	10	≥440

止漿塞

圖例	類別	型號	適配桿體
	止漿塞	HCR25	R25
		HCR32	R32
		HCR38	R38

連接套

圖例	型號	螺紋	承載力（kN )	備注
	HER25	R25	≥180	和適配桿體等強
	HER32	R32	≥290
	HER38	R38	≥440

排氣/注漿管

圖例	型號	外徑（mm）	備注
	Hφ8	8	排氣管
	Hφ16	16	注漿管

>先錨式中空錨桿（機械錨固）<

漲殼錨頭

圖例	型號	螺紋	適用錨孔直徑（mm）	極限承載力（kN）
	HYR25	R25	40-45	≥84
	HYR32	R32	51-56	≥126
	HYR38	R38	65-70	≥196

>產品優勢

先錨式中空錨桿解決了隧道拱部普通中空錨桿安裝具有錨桿下墜的潛在施工風險，克服了墊板及螺母安裝等待時間較長的缺點。

>應用領域

先錨式中空錨桿在鐵路中主要用于隧道拱部的系統支護。
